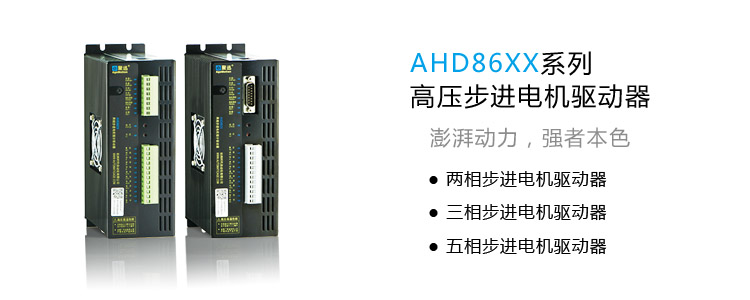

高压通用型步进驱动器

● 上电 2 秒快速自适应启动控制

● 宽输入交直流电源供电

AC85~265V/DC120~350V

● 多种相电流峰值区间设置：

0.60~1.65A，级距0.15A

1.50~3.25A，级距0.25A

3.00~6.50A，级距0.50A

5.50~9.00A，级距0.50A

5.00~12.0A，级距1.0A

●  外置制动电阻驱动接口

驱动能力DC 10A/450V

● 最大256细分，16种细分模式

●  16种精确自测试功能

8种正向自测试，8种双向自测试

● 多种步进电机控制信号可选择：

脉冲+方向、双脉冲、QEP可选

上升沿、下降沿、双边沿可选

共阳接法，共阴接法，差分接法兼容

● 控制信号光电隔离

宽幅控制电压：+3.3~5V，+5V~24V

定值控制电压：+3.3V，+5V，+12V，+24V

● 全系列配相位记忆功能

● 丰富的脉冲平滑级别：0~31级脉冲平滑（加速曲线）可选

● 自动待机功能，待机1S相电流自动减半，或定制待机时间和待机电流

● 脱机保持功能

● 准备信号输出

●  AHD86XXB/DXX支持掉 外置制动电阻驱动接口

● 欠压、过压、短路、过载、开路、低温、高温、内部故障等故障诊断、状态指示及自动保护功能

● 适用56/57/60/85/86/90/110/130系列步进电机及直线步进电机

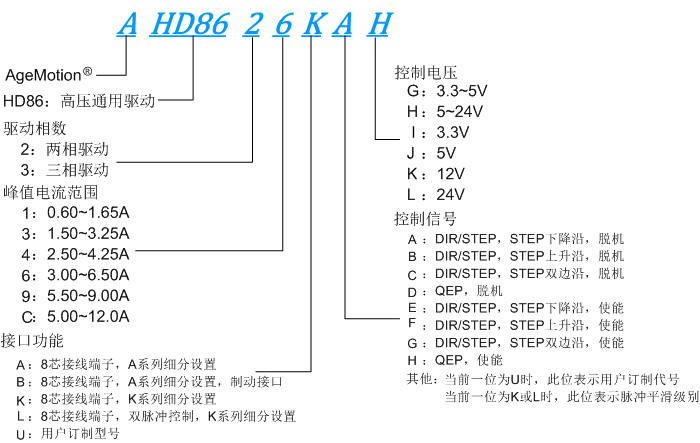

两相，三相高压通用型步进电机驱动器型号命名

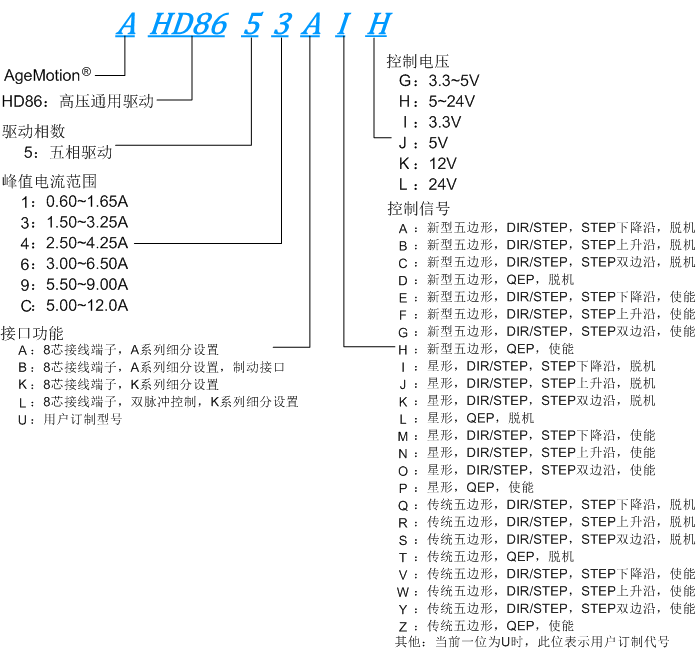

五相高压通用型步进电机驱动器型号命名

高压通用型步进电机驱动器选型表

相数	型号	峰值电流范围	标配功能	选配功能
两相	AHD8621	0.60~1.65A	掉电位置记忆，脉冲平滑，螺钉接口	可接制动电阻，USB控制， 可选DB15接口
	AHD8623	1.50~3.25A
	AHD8624	2.50~4.25A
	AHD8626	3.00~6.50A
	AHD8629	5.50~9.00A
	AHD862C	5.00~12.0A
三相	AHD8631	0.60~1.65A	掉电位置记忆，脉冲平滑，螺钉接口	可接制动电阻，USB控制 ， 可选DB15接口
	AHD8633	1.50~3.25A
	AHD8634	2.50~4.25A
	AHD8636	3.00~6.50A
	AHD8639	5.50~9.00A
	AHD863C	5.00~12.0A
五相	AHD8651	0.60~1.65A	掉电位置记忆，脉冲平滑，螺钉接口	可接制动电阻，USB控制 , 可选DB15接口， 可选配合五边形绕组或星形绕组
	AHD8653	1.50~3.25A
	AHD8654	2.50~4.25A
	AHD8656	3.00~6.50A
	AHD8659	5.50~9.00A
	AHD865C	5.00~12.0A

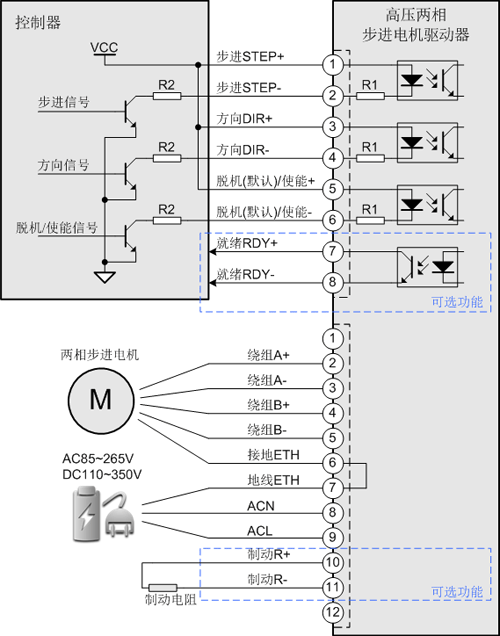

高压通用型两相步进电机驱动器接线图

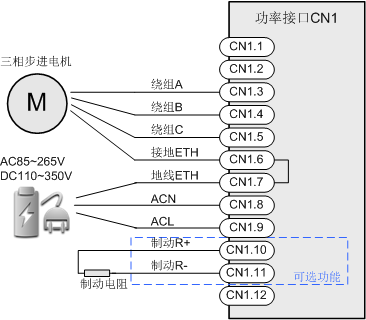

高压通用型三相步进电机驱动器功率接口接线图

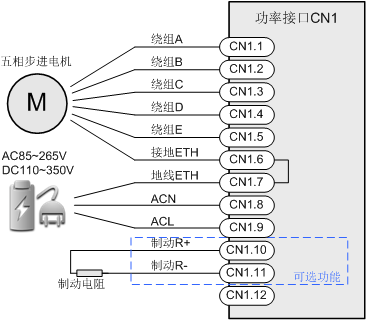

高压通用型五相步进电机驱动器功率接口接线图
