● 基于快速自适应预测控制的双极性恒流斩波正弦波细分驱动控制

● 上电2秒快速自适应启动控制

● 宽输入直流电源供电，两种电压范围可选

DC12～80V

DC12～50V

● 多种相电流峰值设置

1.00~3.25A，级距0.25A

2.00~6.50A，级距0.50A

5.00~12.0A，级距1.0A

● USB控制接口

支持热插拔

参数快速设置

运动控制

● 众多细分设置

利用配套手机软件，可设置几十种细分

● 接线端子带紧固螺丝

● 多种步进电机控制信号

脉冲+方向、双脉冲、QEP可选

上升沿、下降沿、双边沿可选

共阳接法，共阴接法，差分接法兼容

● 多种控制信号光电隔离

宽幅控制电压：+3.3~5V，+5V~24V

定值控制电压：+3.3V，+5V，+12V，+24V

● 自动待机功能，灵活设定待机等待时间和降流电流

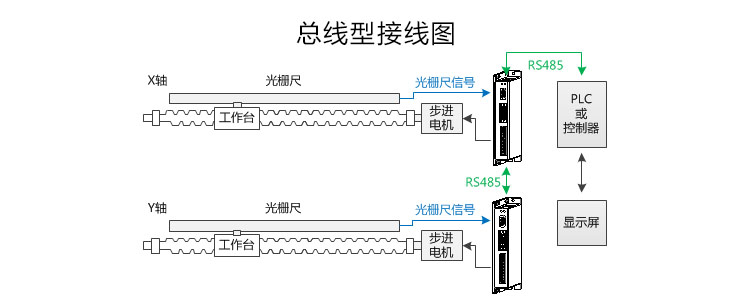

● 选配支持 Modbus-RTU/RS485，同时具备驱动、通讯、运动控制功能

支持 8 种通讯速率及 32 节点应用

● 就绪信号、报警信号和刹车信号输出

● 脱机保持功能

● 支持掉电位置记忆

● 欠压、过压、短路、过载、开路、低温、高温、内部故障等故障诊断、状态指示及自动保护功能

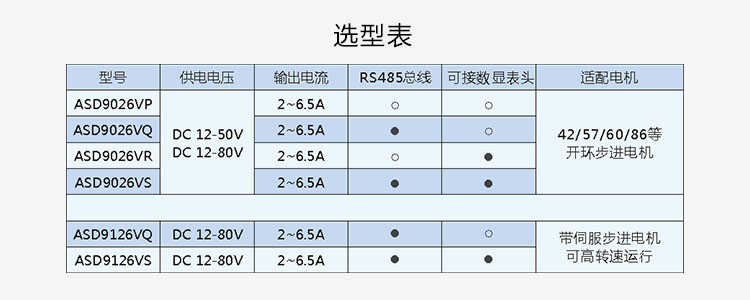

光栅闭环步进电机驱动器选型表

型号	供电电压	输出电流	RS485总线	可接数显表头	适配电机
ASD9026VP	DC12-50V DC12-80V	2-6.5A	○	○	42/57/60/86等 开环步进电机
ASD9026VQ		2-6.5A	●	○
ASD9026VR		2-6.5A	○	●
ASD9026VS		2-6.5A	●	●
ASD9126VQ	DC12-80V	2-6.5A	●	○	带伺服步进电机 高转速
ASD9126VS		2-6.5A	●	●
