● 基于快速自适应预测控制的双极性恒流斩波正弦波细分驱动控制

● 上电1.5秒快速自适应启动控制

● 宽输入直流电源供电

DC12～50V

● 多种相电流峰值设置

0.60~1.65A，级距0.15A

1.50~3.25A，级距0.25A

2.50~4.25A，级距0.25A

● 最大256细分，16种细分模式

●  16种精确自测试功能

8种正向自测试，种双向自测试

● 多种步进电机控制信号

脉冲+方向、双脉冲、QEP可选

上升沿、下降沿、双边沿可选

共阳接法，共阴接法，差分接法兼容

● 多种控制信号光电隔离

宽幅控制电压：+3.3~5V

定值控制电压：+3.3V，+5V，+12V，+24V

● 自动待机功能，待机1S相电流自动减半

● 脱机保持功能

● 准备信号输出

●  AHD822X支持掉电位置记忆

● 欠压、过压、短路、过载、开路、低温、高温、内部故障等故障诊断、状态指示及自动保护功能

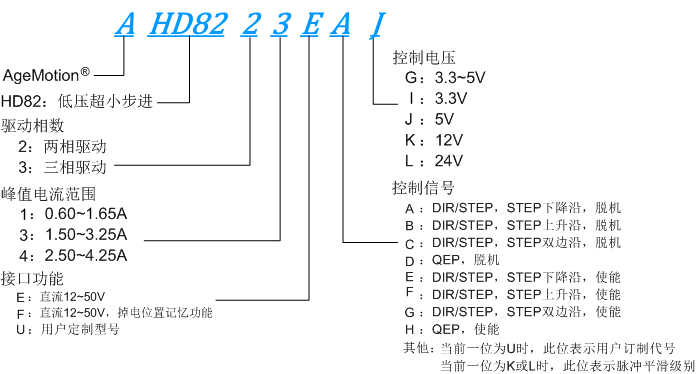

低压超小型步进电机驱动器型号命名

低压超小型步进电机驱动器选型表

相数	型号	峰值电流范围	标配功能	选配功能
两相	AHD8221	0.60~1.65A	脉冲平滑	掉电位置记忆
	AHD8223	1.50~3.25A
	AHD8224	2.50~4.25A
三相	AHD8231	0.60~1.65A	脉冲平滑	掉电位置记忆
	AHD8233	1.50~3.25A
	AHD8234	2.50~4.25A



AHD822X超小型步进电机驱动器接线图



AHD8XXX选型手册

AHD8XXX简明手册
