● 基于快速自适应预测控制的双极性恒流斩波正弦波细分驱动控制

● 上电2秒快速自适应启动控制

● 宽输入直流电源供电，两种电压范围可选

DC12～80V

DC12～50V

● 多种相电流峰值设置

1.00~3.25A，级距0.25A

2.00~6.50A，级距0.50A

5.00~12.0A，级距1.0A

● USB控制接口

支持热插拔

参数快速设置

运动控制

● 众多细分设置

利用配套手机软件，可设置几十种细分

● 接线端子带紧固螺丝

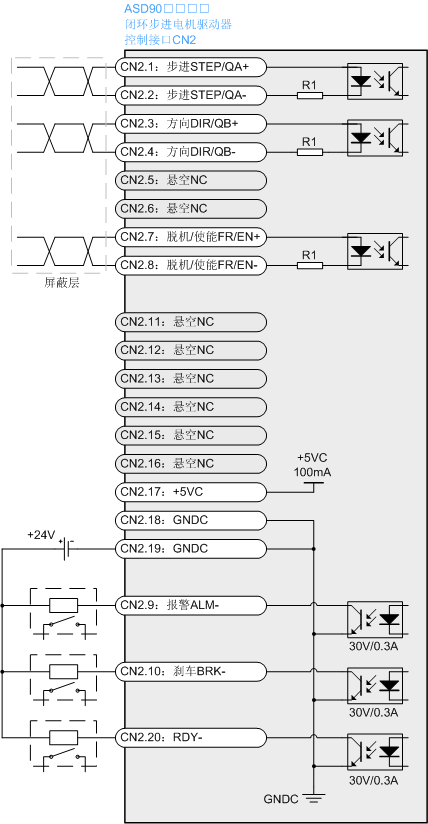

● 多种步进电机控制信号

脉冲+方向、双脉冲、QEP可选

上升沿、下降沿、双边沿可选

共阳接法，共阴接法，差分接法兼容

● 多种控制信号光电隔离

宽幅控制电压：+3.3~5V，+5V~24V

定值控制电压：+3.3V，+5V，+12V，+24V

● 自动待机功能，灵活设定待机等待时间和降流电流

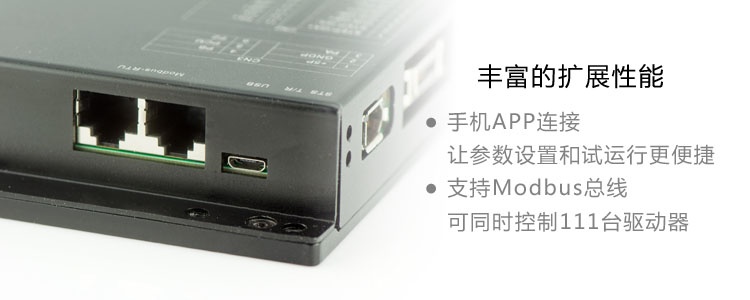

● 选配支持 Modbus-RTU/RS485，同时具备驱动、通讯、运动控制功能

支持 8 种通讯速率及 32 节点应用

● 就绪信号、报警信号和刹车信号输出

● 脱机保持功能

● 支持掉电位置记忆

● 欠压、过压、短路、过载、开路、低温、高温、内部故障等故障诊断、状态指示及自动保护功能

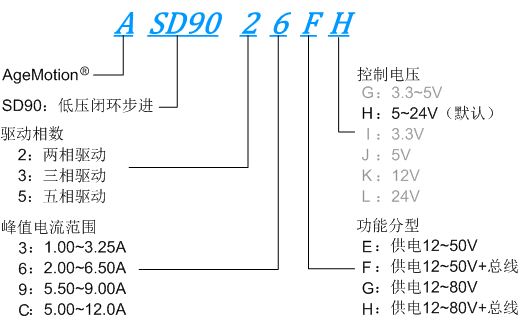

低压闭环步进电机驱动器型号命名规律

低压闭环步进电机驱动器选型表

相数	型号	峰值电流范围	标配功能	选配功能

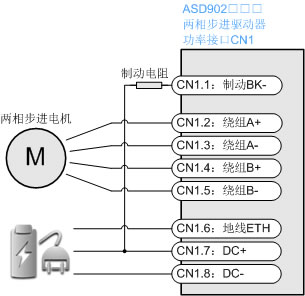

两相	ASD9023	1.00~3.25A	掉电位置记忆，脉冲平滑，USB控制	支持Modbus-RTU/RS485通讯
	ASD9026	2.00~6.50A
	ASD902C	5.00~12.0A

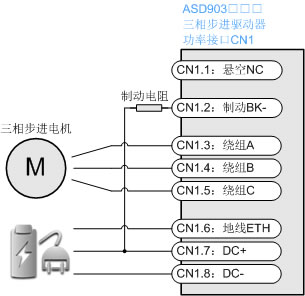

三相	ASD9033	1.00~3.25A	掉电位置记忆，脉冲平滑，USB控制	支持Modbus-RTU/RS485通讯
	ASD9036	2.00~6.50A
	ASD903C	5.00~12.0A

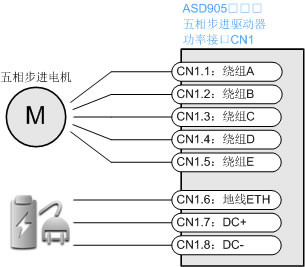

五相	ASD9053	1.00~3.25A	掉电位置记忆，脉冲平滑，USB控制	支持Modbus-RTU/RS485通讯 可选配合五边形绕组或星形绕组
	ASD9056	2.00~6.50A
	ASD905C	5.00~12.0A
