● 基于快速自适应预测控制的双极性恒流斩波正弦波细分驱动控制
● 上电2秒快速自适应启动控制

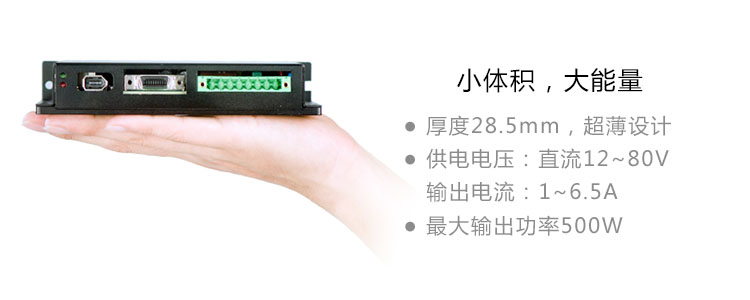

● 宽输入直流电源供电,两种电压范围可选
DC12~80V
DC12~50V
● 多种相电流峰值设置
1.00~3.25A,级距0.25A
2.00~6.50A,级距0.50A
5.00~12.0A,级距1.0A
● USB控制接口
支持热插拔
参数快速设置
运动控制
● 众多细分设置
利用配套手机软件,可设置几十种细分

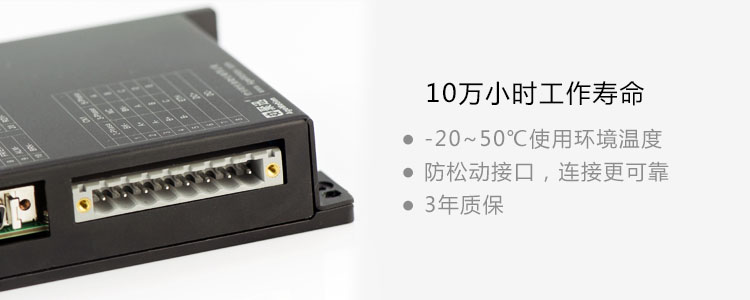

● 接线端子带紧固螺丝

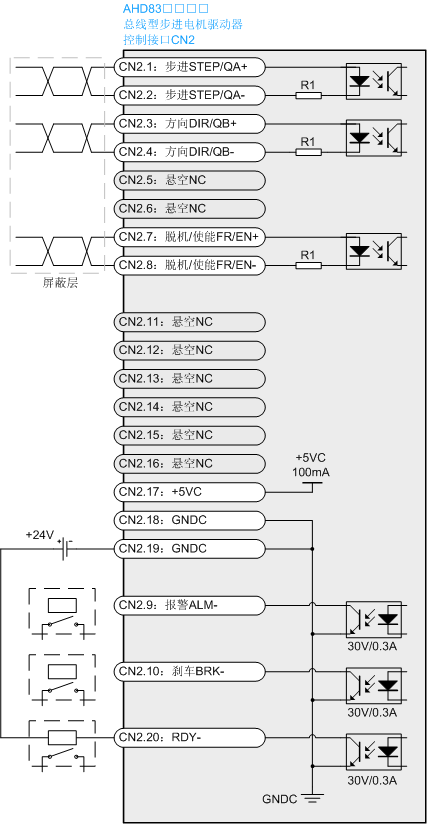

● 多种步进电机控制信号
脉冲+方向、双脉冲、QEP可选
上升沿、下降沿、双边沿可选
共阳接法,共阴接法,差分接法兼容
● 多种控制信号光电隔离
宽幅控制电压:+3.3~5V,+5V~24V
定值控制电压:+3.3V,+5V,+12V,+24V
● 自动待机功能,灵活设定待机等待时间和降流电流

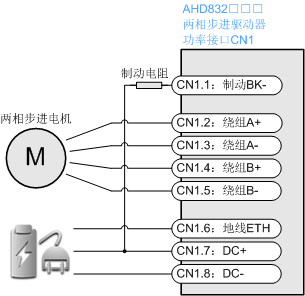

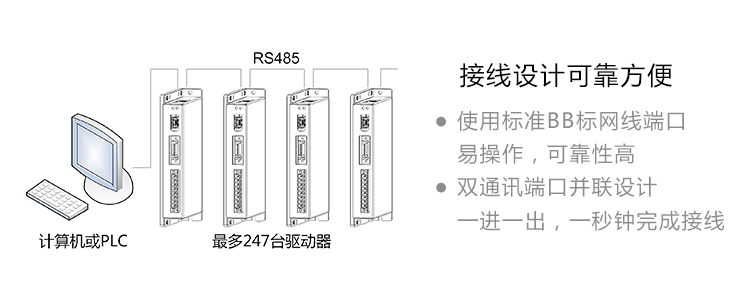

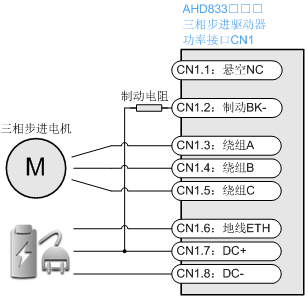

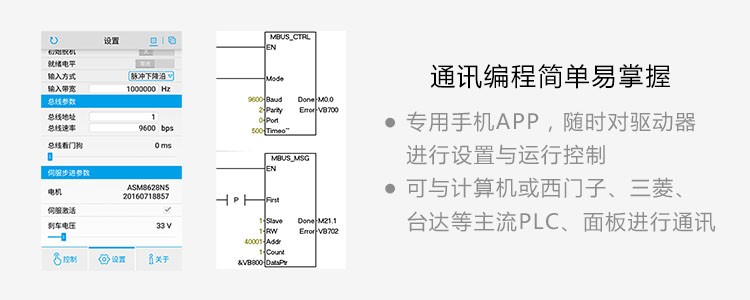

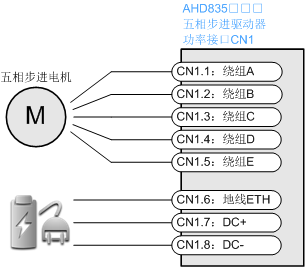

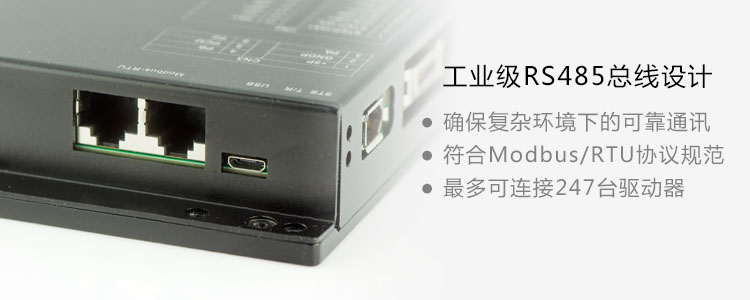

● 选配支持 Modbus-RTU/RS485,同时具备驱动、通讯、运动控制功能
支持 8 种通讯速率及 111 节点应用
● 就绪信号、报警信号和刹车信号输出
● 脱机保持功能● 支持掉电位置记忆
● 欠压、过压、短路、过载、开路、低温、高温、内部故障等故障诊断、状态指示及自动保护功能

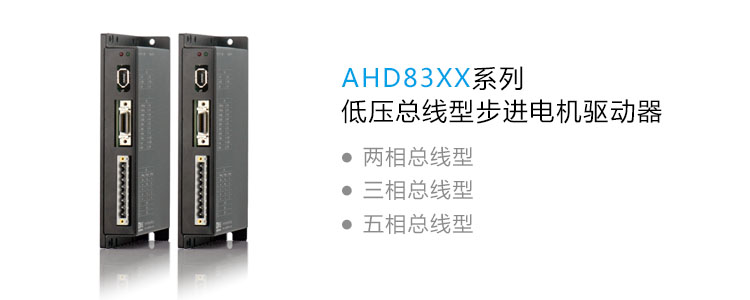

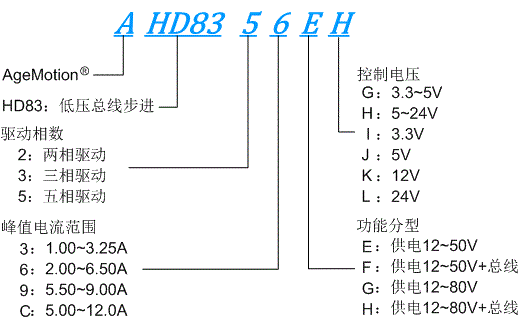

低压总线型步进电机驱动器型号命名规律
低压总线型步进电机驱动器选型表
相数 |
型号 |
峰值电流范围 |
标配功能 |
选配功能 |
两相 |
AHD8323 |
1.00~3.25A | 掉电位置记忆,脉冲平滑,USB控制 |
支持Modbus-RTU/RS485通讯 |
AHD8326 |
2.00~6.50A |
|||
AHD832C |
5.00~12.0A |
|||
三相 |
AHD8333 |
1.00~3.25A |
掉电位置记忆,脉冲平滑,USB控制 |
支持Modbus-RTU/RS485通讯 |
AHD8336 |
2.00~6.50A |
|||
AHD833C |
5.00~12.0A |
|||
五相 |
AHD8353 |
1.00~3.25A |
掉电位置记忆,脉冲平滑,USB控制 |
支持Modbus-RTU/RS485通讯 可选配合五边形绕组或星形绕组 |
AHD8356 |
2.00~6.50A |
|||
AHD835C |
5.00~12.0A |
数据手册(1)
名称 | 格式 | 大小 | 日期 |
---|---|---|---|
AHD83XX低压总线型步进电机驱动器数据手册 | 1493KB | 2015/05/18 |
应用手册(1)
名称 | 格式 | 大小 | 日期 |
---|---|---|---|
步进电机驱动器控制与通讯 | 1.62MB | 2017/03/04 |
相关资料(2)
名称 | 格式 | 大小 | 日期 |
---|---|---|---|
AHD8XXX选型手册 | 20.7MB | 2013/03/01 | |
AHD8XXX简明手册 | 1821KB | 2013/09/01 |
应用软件(2)
名称 | 格式 | 大小 | 日期 |
---|---|---|---|
AgeMotion安卓版--Agemotion V6 for Android | apk | 796KB | 2016/06/03 |
AgeMotion6电机驱动专用软件 | ZIP | 48.24MB | 2018/03/10 |
